点云数据+BIM逆向建模

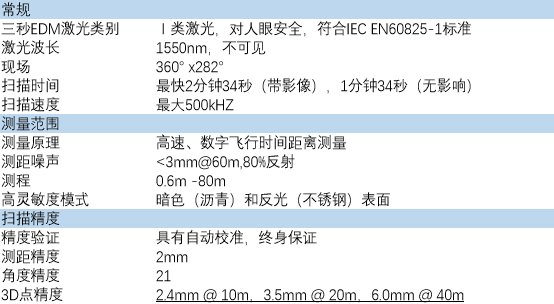

采用手持激光雷达扫描仪,对建筑物室内外空间进行点云数据的收集,并通过点云数据处理,链接至BIM软件中进行逆向建模,以在旧楼改造、施工过程中还原建筑楼宇现状BIM模型,配合进行设计深化。

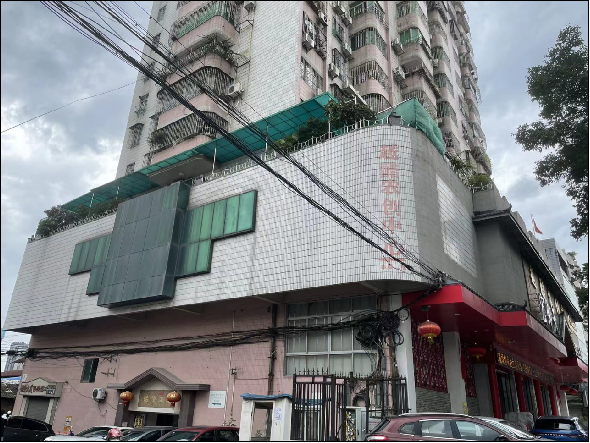

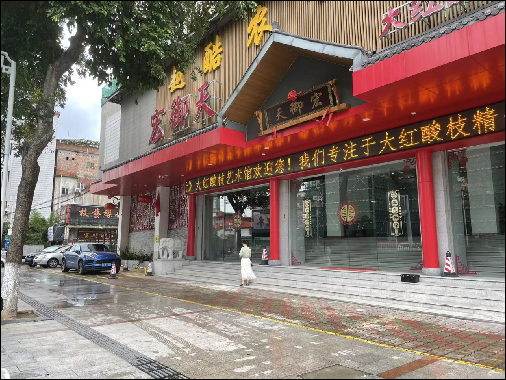

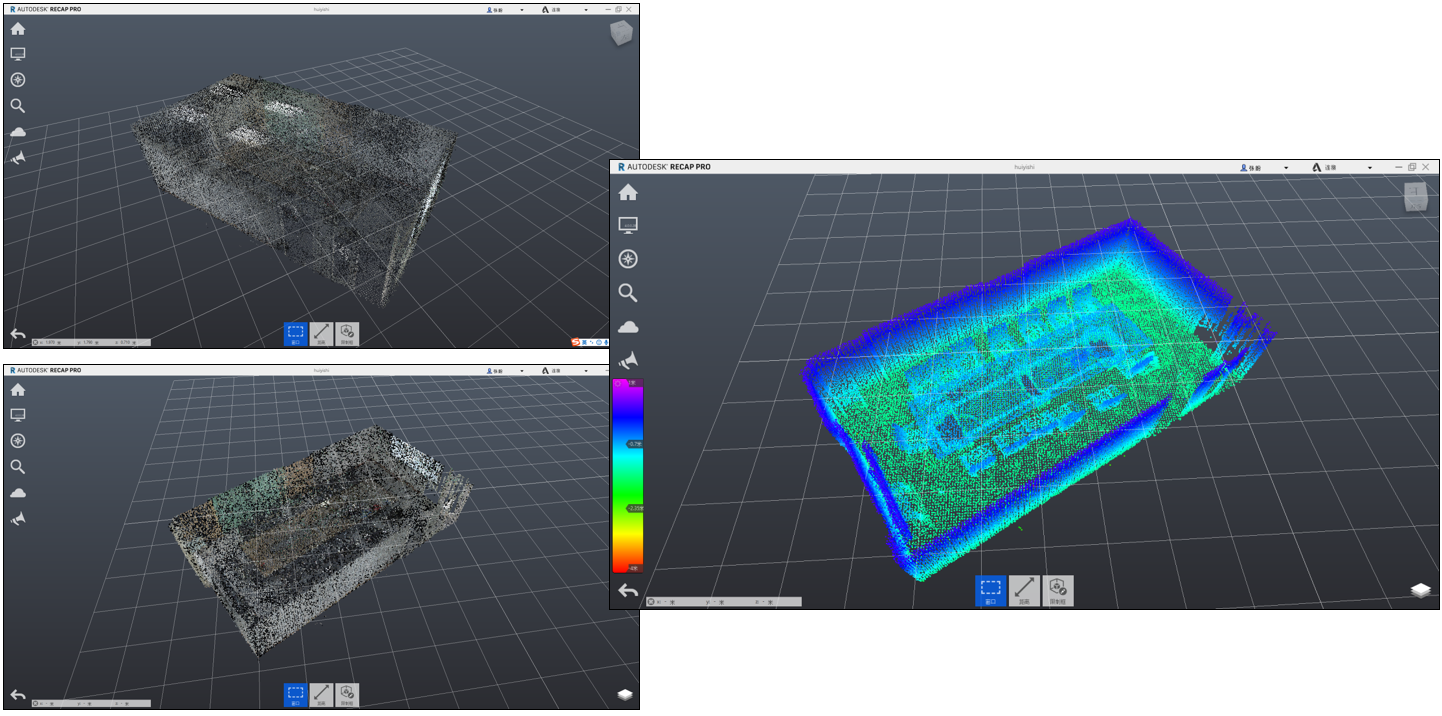

现场测量后点云模型

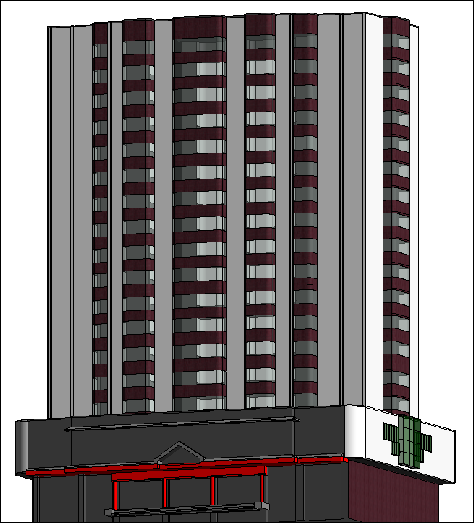

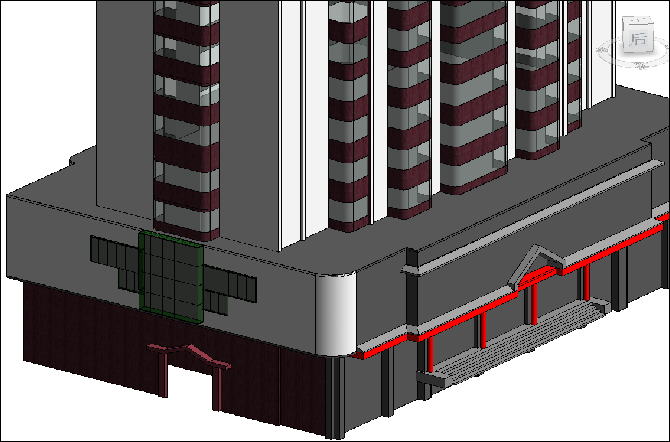

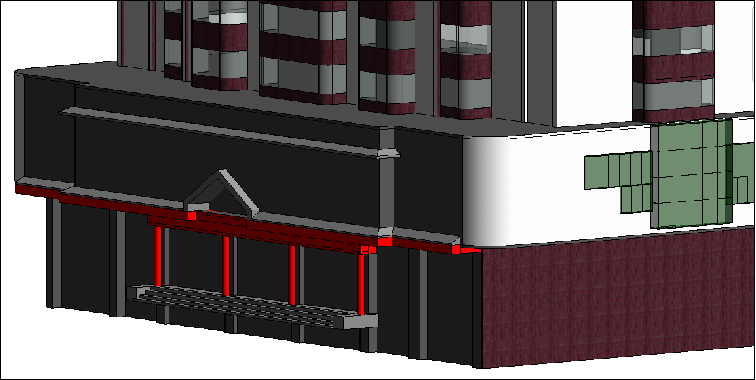

BIM模型

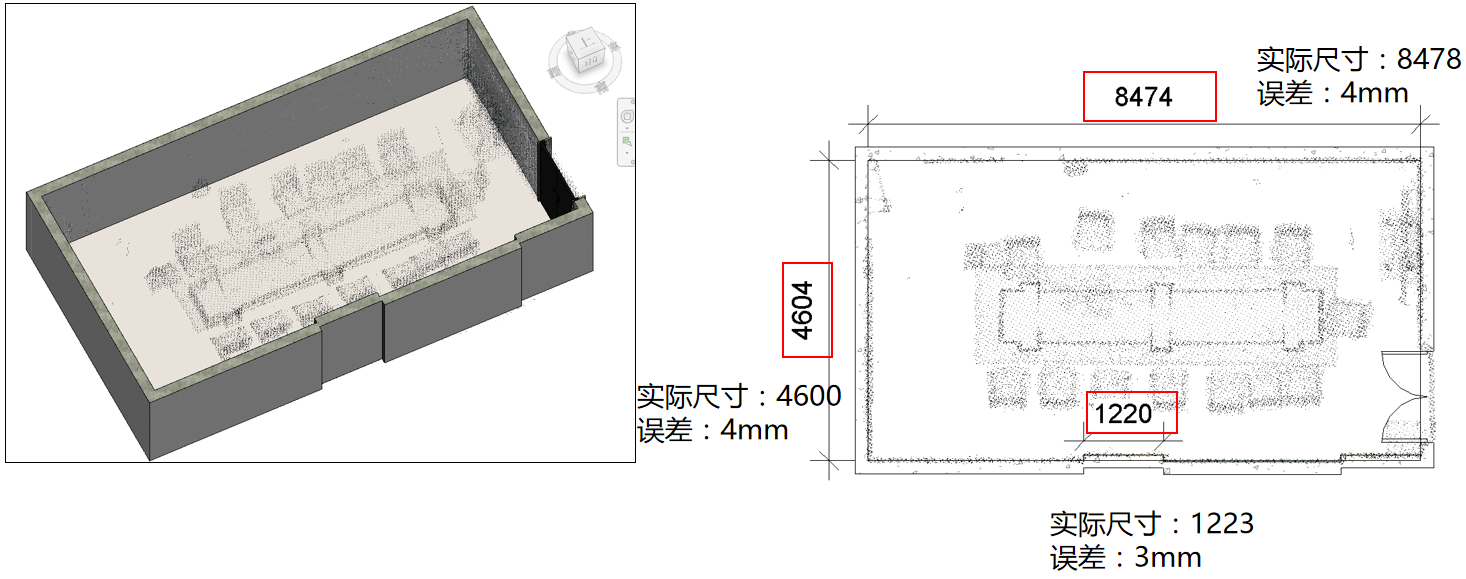

将点云数据以rcp格式链接至Autodesk Revit软件中,通过捕捉点辅助进行BIM模型的建立,还原现场实际模型状态,逆向建模与实际距离误差在±5mm内。
本栋建筑物扫描及逆向建模时长:1天
逆向建模与实际尺寸偏差:1cm内
点云扫描模型输出格式:FBX、3ds、dae、obj等相关3d模型格式及dwg格式图纸
